Red
|
RS232, RS485, 4-20mA | |
|
Tensión DC máx. de operación
|
Uc | 40 Vdc |
|
Frecuencia máx.
|
f max. | > 10 MHz |
|
Velocidad máx.
|
< 40 Mbps | |
|
Perdida de inserción
|
< 1 dB | |
|
Corriente máx. De línea @25°C
|
IL | 750 mA |
|
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
|
Imax Total | 20 kA |
|
Modo(s) de protección
|
Modo Común o Mode Diferenciado | |
|
Nivel de protección
C3 (10/1000μs), 300 aplicaciones@10 A, X-X (Línea/Línea)
|
Up | 18 V |
|
Nivel de protección
C3 (10/1000μs), 300 aplicaciones@10 A, X-C (Línea/Tierra)
|
Up | 20 V |
|
Capacidad máx.
|
C | < 30 pF |
|
Corriente de choque
Prueba 10/350µs x 2 – categoría D1
|
Iimp | 2.5 kA |
|
Corriente de descarga nominal
Prueba 8/20µs x 10 – categoria C2
|
In | 5 kA |
|
Corriente de descarga nominal X-C (Línea/Tierra)
Prueba 8/20µs x 10 – categoria C2
|
In L/PE | 300 A |
|
Capacidad
@1MHz, X-C (Línea/Tierra)
|
C | < 500 pF |
| UL497B LISTED | ||
|
TENSION
|
(V) | 24 |
| 15W+GROUND | ||
| (A) | 0.3 | |
| (C) | -50 | |
| (C) | +85 | |
| (V) | 20 | |
| (V) | 28/ | |
| (kA) | 1 | |
| (kA) | – | |
| (Mbps) | up to 10MHz |

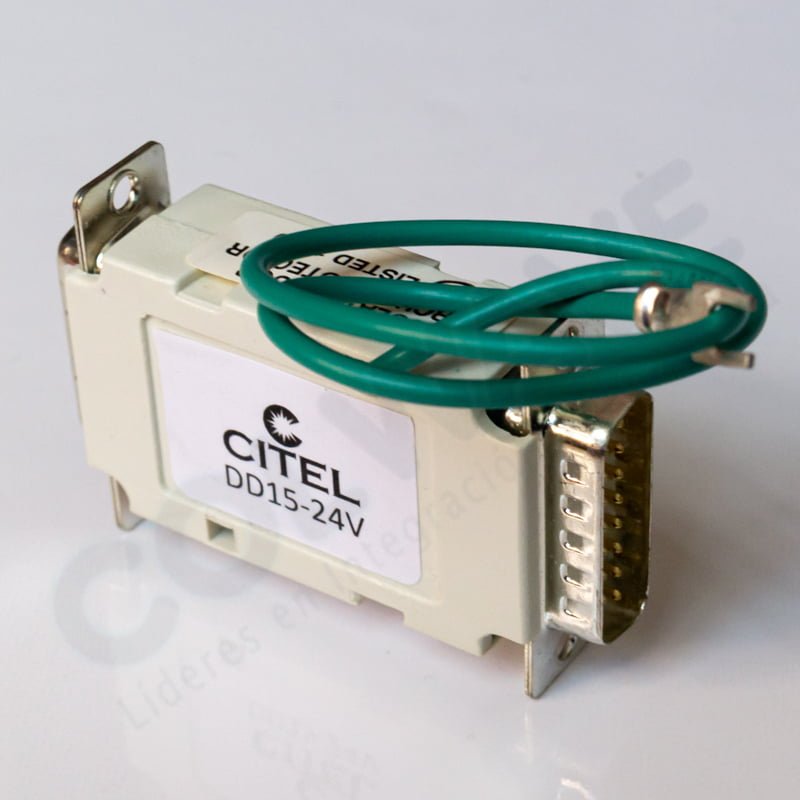

DD15-24V – Montaje Superficial Datos
- Certificación: UL 497B
- Tecnología: Diodo limitador
- Red: RS232, RS485, 4-20mA
- Tensión DC máx. de operación: 40 Vdc
- Corriente de descarga máximal total : 20 kA
$400.078 IVA incluido
Disponibilidad: 1 disponibles
Colwave / Asesor
¿Necesita ayuda? Contáctenos vía WhatsApp
¿Estás interesado en este producto? ¡Amplia la información en nuestros métodos de contacto!
- comercial@colwave.com.co
- +57 3137434895
Datasheet
Datasheet DD15-24V
